Стабілізатор напруги АСН-600

   Автоматичний регулятор напруги АСН-600 призначений для  роботи  з побутовими електроприладами  з потужністю споживання  до  600 Вт (пусковою до 2400 Вт)  від   мережі  220 В,  50 Гц,   забезпечує автоматичний  контроль  мережі і регулювання вихідної напруги мережі при вхідній 145 В - 280 В.
   Принцип дії базується на роботі автотрансформатора що підвищує чи понижує вхідну напругу на задану величину. В залежності від відхилення величини вхідної напруги, керуюча електронна схема перемикає навантаження на відповідний вивід автотрансформатора, забезпечуючи мінімальне відхилення вихідної напруги від номінальної.
В стабілізаторах моделі АСН використовуються автотрансформатори тороїдального типу, характерною перевагою яких є - менша вага та габарити, володіють підвищеним ККД, обмотки краще охолоджуються.
   Моделі АСН мають функцію вибору часу затримки перед подачею мережевої напруги на побутовий пристрій. Наприклад, при роботі  з  холодильником  необхідно  вибрати  затримку  500 сек. Ця рекомендація зумовлена фізичними особливостями роботи компресійного холодильного агрегату.
   При перебоях в електропостачанні виникає небезпека для запуску компресора. Наприклад, під час роботи холодильника, холодильний агент, знаходиться під високим тиском. Після вимкнення компресора, тиск в різних частинах системи – різний.  Деякий час на виході компресора зберігається відносно високий тиск, що діє на його поршень. Електродвигун, на запуск в таких умовах не розрахований. Його пускового моменту не вистачить щоб зрушити поршень проти цього тиску. Тому, при відновленні електропостачання, компресор, після примусової зупинки (наприклад, короткочасне зникнення напруги в мережі), може не  розкрутитись і залишиться в заблокованому стані. Аналогічна ситуація відбувається при понижені напруги в мережі. Обмотки двигуна в таких умовах перевантажуються пусковим струмом що зумовить спрацювання аварійного захисту холодильника.
    Але навіщо доводити справу до спрацювання аварійного захисту? Краще убезпечити роботу холодильника на початку його експлуатації.
   Запуск компресора вимагає дотримання визначених правил, нехтування якими може привести до того, що один з вузлів компресора передчасно вийде з ладу, а затрати пов’язані з заміною виявляться марними, оскільки причина так і залишиться невирішеною.
   Окрім цього, стабілізатор якісно захищає чутливу електроніку побутового холодильника від різноманітних нестабільностей мережевої напруги.
   Захищати холодильник потужними стабілізаторми (1,5 кВт - 2 кВт) не доцільно, оскільки в  номінальному режимі роботи однокомпресорний холодильник, залежно від фірми виробника, споживає 200 Вт - 400 Вт. І тільки при пуску, електродвигун компресора холодильника короткочасно споживає 1600 Вт - 1800 Вт (до 3 сек).
   Моделі АСН володіють опцією, що дозволяє холодильнику запуститись і ввійти в оптимальний  режим роботи. Стабілізатор короткочасно витримує потужність 2400 Вт (8 сек). Ілюстрація цього епізоду показана графіком.

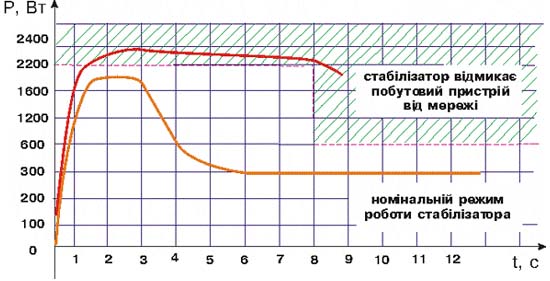

                  Процес запуску електричного двигуна, який працює з стабілізатором напруги

Особливості якими володіє модель АСН-600:
1. Індикація вихідної потужності,  вхідної та вихідної напруги.
2. Керування на базі РІС  контроллера  Microchip Technology Inc.
3. Швидка реакція – працює як відсікач.
4. Синусоїдальна вихідна напруга.
5. Металевий корпус - відповідає вимогам пожежобезпеки.
6. Стабілізатор обладнаний системою самодіагностики, яка додатково контролює параметри вихідної напруги та роботу стабілізатора.
7. Передбачена   можливість  встановлювати  час відновлення після спрацювання одного  з  захистів:  5 сек. або 500 сек.  Це  час затримки  стабілізатора,  перед    подачею   ним   напруги   на  побутовий пристрій. Для кращого захисту  холодильників  при аварійних  ситуаціях в мережі  рекомендується  цей  параметр вибирати 500 сек.
8. П’ять типів захисту:
- тепловий захист стабілізатора.
- електронний захист від перевищення потужності. Захист спрацьовує за 8 сек., якщо навантаження  буде 600 Вт до 2400 Вт і за 0,1 сек. якщо більше 2400 Вт.
- від високовольтних імпульсів. Це програмний захист. Мікропроцесор відслідковує зміну приросту вхідної напруги за проміжок часу Δt. Якщо ця величина більша певної величини, мікропроцесор класифікує її як високовольтний імпульс і відмикає побутовий пристрій від мережі.
- від тривалих перевищень та стрибків напруги.
- від короткого замикання.
Кожен стабілізатор проходить випробування на дослідному стенді.

  Враховуючи те, що кількість аварій в електричних мережах зростає, Компанія ЛВТ підвищила надійність стабілізатора за рахунок введення в дію захисту від 380 В.

Як працює спеціально розроблений захист від 380 В?

Коли напруга перевищує 280 В, процесор відмикає трансформатор і котел. В цей момент подається живлення тільки на спеціальну схему ( на пряму від мережі ) і процесор, який аналізує вхідні параметри напруги.  Це  спеціально  розроблена  схема яка працює від 50 до 430 В.
Перевага такого захисту: замість випробовування трансформатора на надійність – відбувається його відмикання.
Що відбувається з стабілізатором який не має захисту від 380 В?
Більшість стабілізаторів не розраховані на напругу 380 В. При вхідній напрузі 380 В, вони відмикають навантаження але самі можуть вийти з ладу.
