Стабилизатор напряжения АСН-600

  Автоматический регулятор напряжения АСН-600 предназначен для работы с бытовыми электроприборами с мощностью потребления до 600 Вт (пусковой до 2400 Вт) от сети  220 В, 50 Гц, прибор обеспечивает автоматический контроль  сети и регулировку выходного напряжения при входном 145 В - 280 В.
  Принцип действия построен на автоматическом переключении автотрансформатора, который повышает или понижает входное напряжение на заданную величину. В зависимости от величины отклонения входного напряжения, управляющая электронная схема переключает нагрузку на необходимый вывод автотрансформатора, обеспечивая минимальное отклонение выходного напряжения от номинального.
  В стабилизаторах модели АСН используются автотрансформаторы тороидального типа, преимущество которых в меньшей массе и габаритах, большем КПД, лучшем охлаждении обмоток.
  Стабилизаторы АСН имеют функцию задержки времени перед подачей напряжения на прибор. Например, при работе с бытовым  холодильником  необходимо  выбрать  задержку  500 сек. Эта рекомендация обусловлена физическими особенностями работы компрессионного холодильного агрегата.
  При перебоях в электропитании возникает опасность для пуска компрессора. Например, во время работы компрессора хладагент находится под высоким давлением. После отключения компрессора давление в разных частях системы не может моментально выровняться. Некоторое время на выходе компрессора сохраняется относительно высокое давление, воздействующее, помимо прочего, и на поршень компрессора. Электродвигатель компрессора перегружается и его пускового момента может не хватить на то, чтобы сдвинуть поршень против этого давления. Аналогичная ситуация происходит при пониженном напряжении сети. Обмотка двигателя в таких условиях перегружаются пусковым током и срабатывает аварийная защиты холодильника.
  Только зачем доводить дело до срабатывания аварийной защиты? Лучше принять меры предосторожности еще в начале  работы холодильника.
  Запуск компрессора вынуждает придерживаться некоторых правил, игнорирование которыми приведет к преждевременному выходу из строя одного из узлов компрессора, а расходы, связанные с ремонтом, станут напрасными, поскольку причина так и останется нерешенной.
  Помимо всего прочего, стабилизатор качественно защищает чувствительную электронику бытового холодильника от разнообразных нестабильностей сетевого напряжения.
  Защищать холодильник мощными стабилизаторами (1,5 кВт - 2 кВт) нецелесообразно, поскольку в номинальном режиме работы однокомпрессорный холодильник, в зависимости от марки производителя, потребляет 200 Вт - 400 Вт. И только при пуске, электродвигатель компрессора холодильника кратковременно потребляет 1600 Вт - 1800 Вт (до 3 сек.).

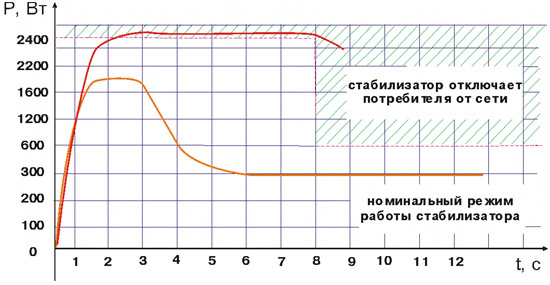

  Модели АСН имеют опцию, которая разрешает холодильнику запустится и выйти на оптимальный режим работы. Стабилизатор кратковременно выдерживает мощность до 2400 Вт (8 сек.). Иллюстрацию этого эпизода демонстрирует график.


   Процесс запуска электрического двигателя, который работает с стабилизатором напряжения

Особенности, которыми обладает модель АСН-600:
1. Индикация выходной мощности, входного и выходного напряжения.
2. Управление на базе PIC контроллера Microchip Technology Inc.
3. Быстрая реакция – работает как отсекатель.
4. Синусоидальное выходное напряжение.
5. Металлический корпус: соответствует стандартам пожаробезопасности.
6. Стабилизатор оборудован системой самодиагностики, которая дополнительно  контролирует параметры выходного напряжения и работу стабилизатора.
7. Имеется возможность выбора времени возобновления подачи питания, после срабатывания одной из защит: 5 сек. или 500 сек. Для лучшей защиты холодильников при аварийных ситуациях в сети, рекомендуется выбрать 500 сек.
8. Пять типов защиты:
- тепловая защита стабилизатора.
- электронная защита от превышения мощности. Защита срабатывает за 8 сек., если нагрузка будет от 600 Вт до 2400 Вт и за 0,1 сек. если больше 2400 Вт. Такой тип защиты предохраняет стабилизатор от перегрузок и дальнейшего выхода из строя.
- защита от высоковольтных импульсов. Микропроцессор отслеживает изменение прироста входного напряжения за промежуток времени Δt. Если эта величина больше заданной, микропроцессор классифицирует ее как высоковольтный импульс и отключает бытовой прибор от сети.
- защита от длительных превышений и скачков напряжения.
- защита от короткого замыкания
Каждый стабилизатор проходит проверку на испытательном стенде.

18.06.2010
