SX-232
- Пристрій використовують для cумування сигналів від трьох джерел (один вхід МХ + два входи ДМХ) і розгалуження на два, або більше телевізори.
- Підсилювач має розділені канали підсилення метрового і дециметрового діапазону. Для вирівнювання сигналу різних діапазонів в канал метрового діапазону введений атеньюатор з рівнем регулювання 20 дБ. Структурна схема блоку показана на малюнку нижче.
- Підсилювач містить внутрішній блок живлення.

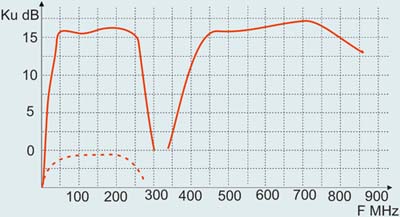

| Технічні характеристики: | Величина | АЧХ |
|---|---|---|
| Підсилення сигналу в тракті “1-12 канал”-”вихід” | 16±1 дБ |
|
| Глибина регулювання сигналу 1-12 каналу | 20 дБ | |
| Коефіцієнт шуму | 2,5 дБ | |
| Підсилення сигналу в тракті “21-60 канал”-”вихід” | 17±2 дБ | |
| Вихідний рівень сигналу | 2x104 дБмкВ | |
| Напруга живлення підсилювача | 220 В |

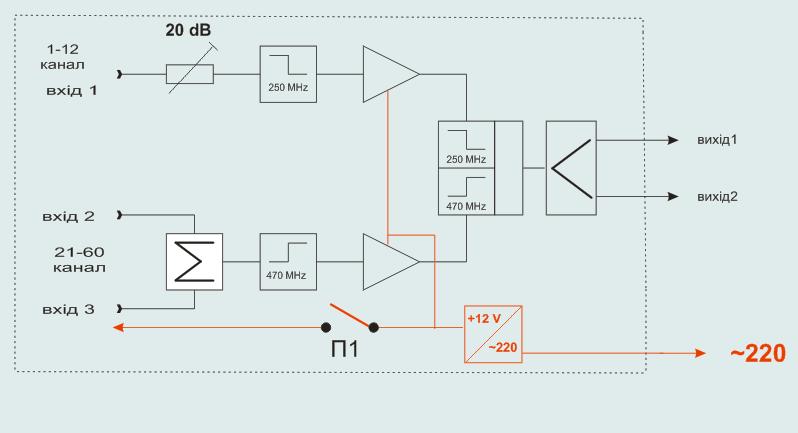

| Структурна схема: | ||
|---|---|---|
|
На один із входів дециметрового діапазону передбачена можливість подачі живлення на зовнішній антенний підсилювач перемикачем П1. |
||
|
|
||
