Сімісторний стабілізатор напруги АСН-300 С

   Сімісторний автоматичний регулятор напруги АСН-300 С   призначений для  роботи  з побутовими електроприладами  з потужністю споживання  до  300 Вт (пусковоюдо800 Вт)  від  мережі  220 В,  50 Гц,   забезпечує автоматичний  контроль мережі і регулювання вихідної напруги мережі при вхідній 140 В - 280 В.

   Комутація обмоток автотрансформатора відбувається за допомогою силових напівпровідникових ключів – сімісторів. На відміну від електромеханічних перемикачів – силових реле – сімістори здійснюють електронну комутацію, що виключає неприємні перехідні процеси, які присутні при механічній комутації.

   Сімісторний стабілізатор АСН-300 С має високошвидкісний процесорний блок управління, з тактовою частотою мікропроцесора 32 Мгц, завдяки якому відбувається тестування вхідної напруги з періодичністю 2 рази за 0,001 секунду. Це дає можливість, стабілізатору реагувати на зміну мережевої напруги на кожному її півперіоді зі швидкістю 10 мс (0,01 с.).

   Завдяки можливості керування моментом перемикання, комутація навантаження відбувається в моменти нульового струму в мережі, в так званих точках комутації (див. рис.1). При цьому не створюються електромагнітні завади, які б могли виникати, якщо б момент комутації відбувався при великих струмах поза цими точками.

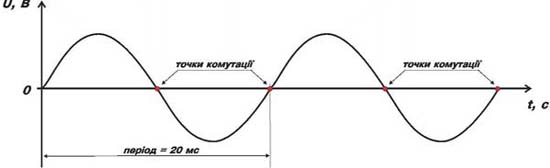

                                         Рис.1. Комутація вхідної напруги



   Ресурс роботи сімісторних стабілізаторів суттєво вищий від релейних. Також, важливого значення набувають характеристики стабілізатора, в плані комфортної експлуатації його в помешканні (наприклад, робота в парі з телевізором), оскільки, процес роботи є абсолютно безшумний. Безшумність також досягається завдяки якісно виготовленому та надійно змонтованого автотрансформата тороїдального типу з мідними обмотками, на відміну від стабілізаторів, де,  задля здешевлення виробу, використовується Ш-подібній трансформатор.
